1000KN微机屏显锚杆锚索拉力试验机

一、产品概述:

微机屏显式矿用锚杆（锚索）拉力试验机主要用于锚杆、锚索、树脂锚杆的破断性试验及承载力试验。

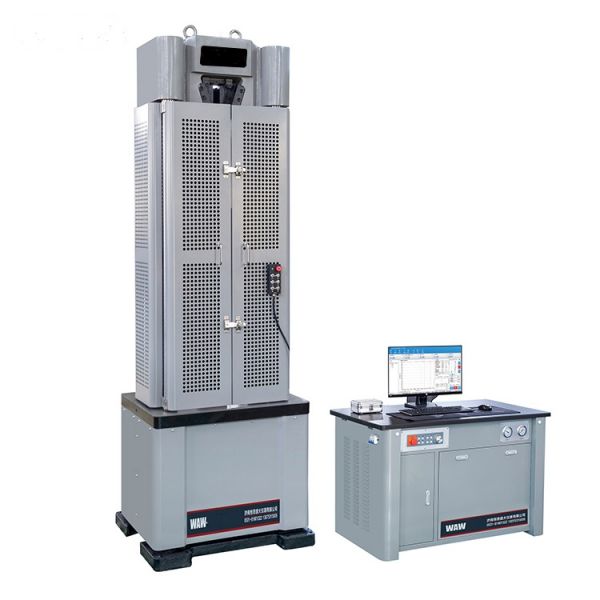

本机由油缸下置式主机及琴式油源控制柜组成，油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方，压缩、弯曲试验空间位于主机下方即中横梁和工作台之间。试验空间的调整通过中横梁移动来实现，中横梁升降采用链条传动。

本机试验过程采用液压手动加荷、传感器测力、计算机屏幕实时显示、具有自动存储打印功能、试样液压自动夹紧。试验完成后自动求取材料的力、抗拉强度、屈服强度、弹性模量、断后伸长率、断面收缩率等试验结果。

二、产品特点:

本机配有符合MT 146.2-2011、MT942-2005等标准的专用拉伸辅具及压缩辅具，可满足螺纹钢拉伸试验、锚杆拉伸试验、锚固力拉伸试验、锚索拉伸试验、锚杆用托盘压缩试验。

三、技术参数:

1、 试验力：1000kN；

2、 试验机等级：1级；

3、 试验力分档：全程不分档等效四档（全程分辨率不变）；

4、 试验力有效测量范围：2%～100%FS；

5、 力分辨率：1/300000；

6、 试验力测量准确度：优于示值的±1%；

7、 位移测量范围：0～200mm；

8、 位移示值极限误差：优于示值的±1%；

9、 位移分辨率：0.01mm；

10、油缸行程：150mm；

11、拉伸压缩空间：试样及夹具装夹完毕后剩余移动或拉伸尺寸为≥250mm；

12、立柱中心间距：650mm；

13、螺纹钢及锚固力拉伸辅具夹持直径：Φ13～Φ40mm；

14、活塞移动速度：70mm／min；

15、下横梁调整速度：120mm／min；

16、供电电源：380V±10%/50Hz/三相五线制；设备功率：油泵电动机功率1.5kW；横梁上下移动电动机功率0.75kW；

17、软件和界面：WINDOWS操作环境下的软件和交互式人机对话操作界面；

18、主机重量：3200kg；

19、琴式油源控制柜重量：420kg。
