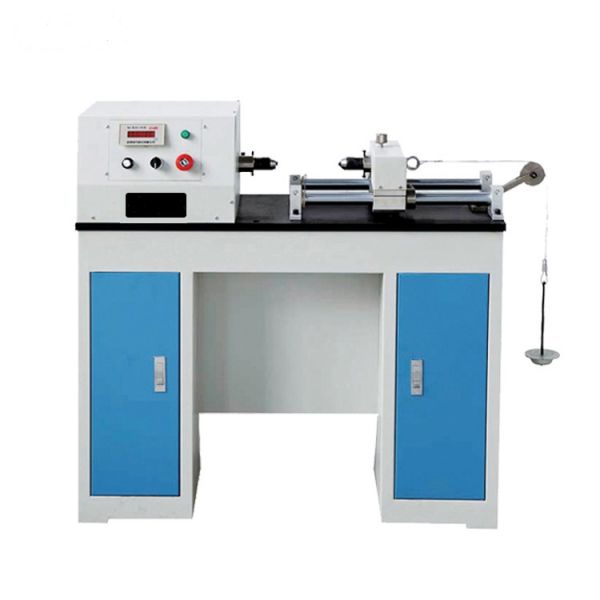

電線扭轉試驗機

電線扭轉試驗機

產品分類：扭轉纏繞試驗機

產品概述：?本機適用於檢驗金屬線材在單向或雙向扭轉中承受塑性變形的能力及顯示線材表麵和內部的缺陷，為生產線材和使用線材的單位提供可靠的數據。廣泛應用於航天航空、金屬材料加工、輪胎製造等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

電線扭轉試驗機 產品特點

? 試驗機主機

u 單向扭轉：試樣繞自身軸線向一個方向均（jun1）勻旋轉360°作為一次扭轉至規定次數或試樣斷裂；

u 雙向扭轉：試樣繞自身軸線向一個方向均勻旋轉360°作為一次扭轉至規定次數後，向相反方向旋轉相同次數或試樣斷裂；

u 次數設定：可預先設定試樣的扭轉次數到達後自動停機；

u 旋轉速度可調：采用調速電機，旋鈕開關調速；

u 顯示方式：數字實時顯示。

電線扭轉試驗機

電線扭轉試驗機 產品技術參數

產品型號	EZ-3	EZ-10	EZ-20		EZ-30
工作方式	自動加載
夾持範圍	Ф0.2-Ф3	Ф3-Ф10	Ф10-Ф20		Ф10-Ф30
移動導軌全長範圍內的平行度（mm)	≤0.2
兩夾頭間間距（mm)	320	520	600	600
旋轉速度調節範圍（r/min）	0-180	0-60	15-20
速度誤差	＜±1%
圈數小讀數值	0.1
兩夾頭同軸度	＜Ф0.4
鉗口硬度（HRC)	55-65
砝碼誤差	±0.5%
工作噪音（dB)	≤70
轉數小讀數值	1
工作電壓	AC 220V±10%,50Hz

電線扭轉試驗機 產品標準配置

? 標準主機

u 台式線材扭轉主機一台：

u 1.1高性能減速係統一套；

u 1.2台灣ABBA高精密直線軸承副二套；

u 1.3專用線材夾持輔具一套

u 1.4拉緊力專用砝碼一套；

u 2測控係統一套：

u 2.1光電轉速測量裝置一套；

u 2.2直流調速係統一套；

u 2.3直流調速電機一套；

u 2.4 測控係統及電氣一套。
